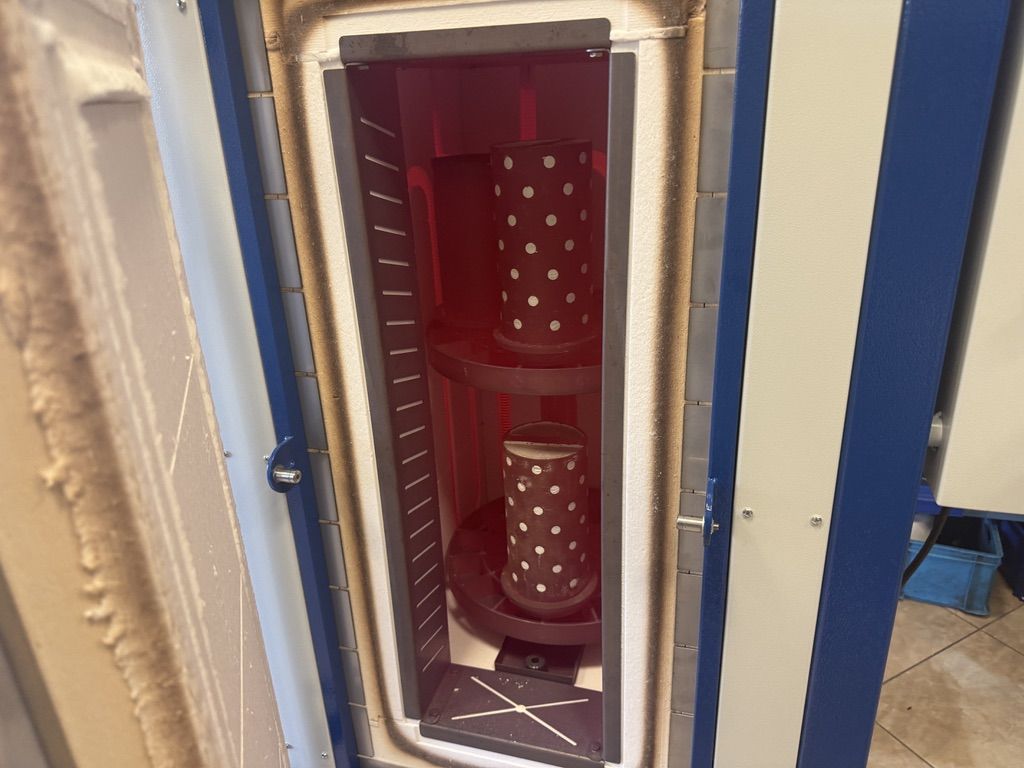

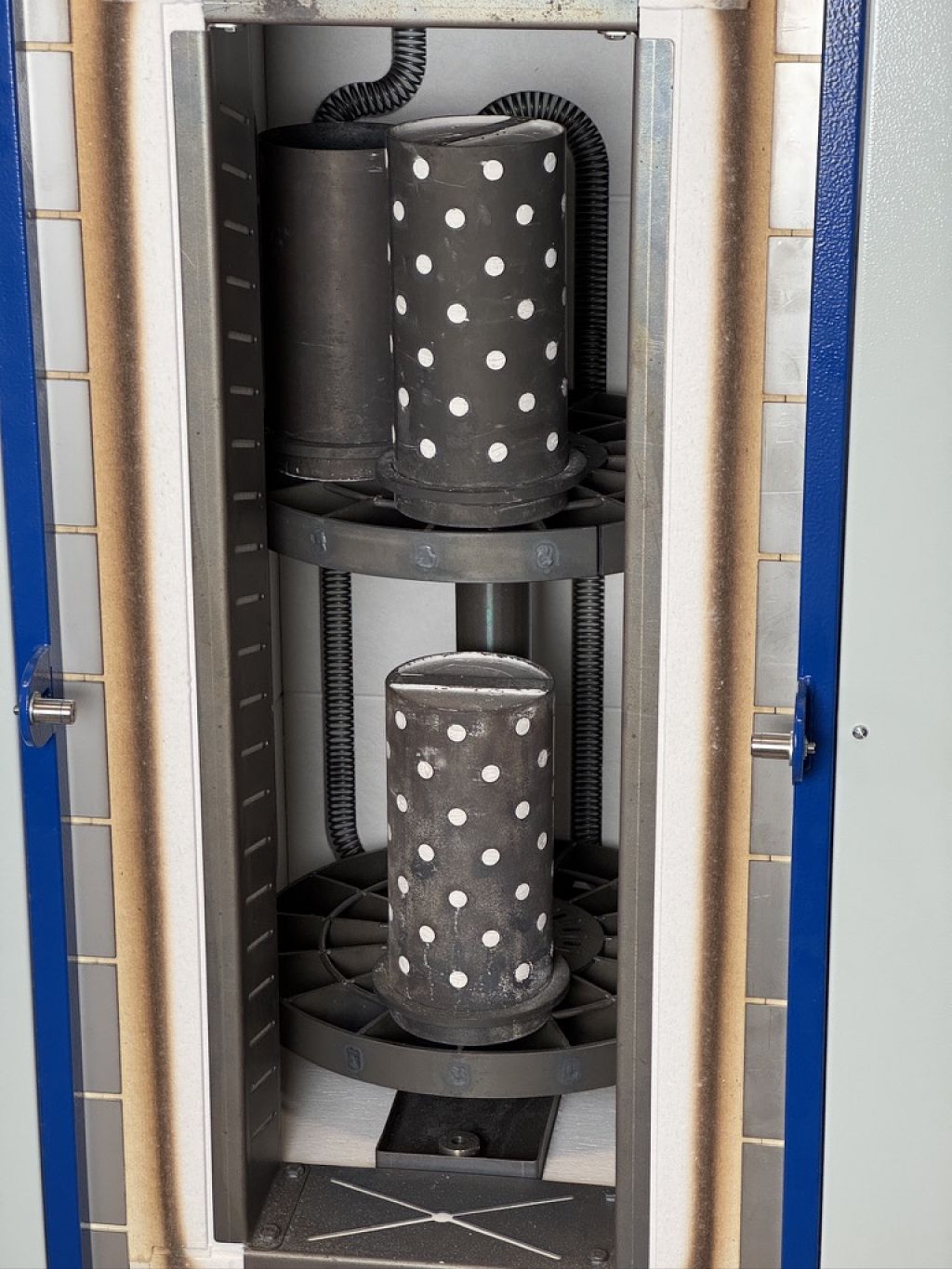

Piec obrotowy APO850/13 został zaprojektowany do wygrzewania kuwet odlewniczych w procesie produkcji biżuterii metodą na wosk tracony. Wyposażony w dwa obrotowe stoły o średnicy 340mm pozwala wygrzewać jednocześnie 13 kuwet odlewniczych o średnicy zewnętrznej 100mm i wysokości maksymalnej 300mm. Obracające się powoli stoły, podczas całego procesu wygrzewania zapewniają równomierny rozkład temperatur oraz nie dopuszczają do miejscowego przegrzania form odlewniczych. Ponadto, pełna kontrola nad obrotowym stołem pozwala „podstawić” aktualnie odlewaną kuwetę pod drzwi, ułatwiając jej szybkie wyjęcie, co skraca czas otwarcia drzwi pieca do minimum, a tym samym ogranicza wystudzanie pieca i pozostałych w nim kuwet. Konstrukcja stołów pozwala na swobodny spływ wytapianego wosku do pojemnika usytuowanego poza piecem. Wosk z górnego stołu kierowany jest w sposób omijający kuwety ustawione na dolnym poziomie.
KOMORA PIECA

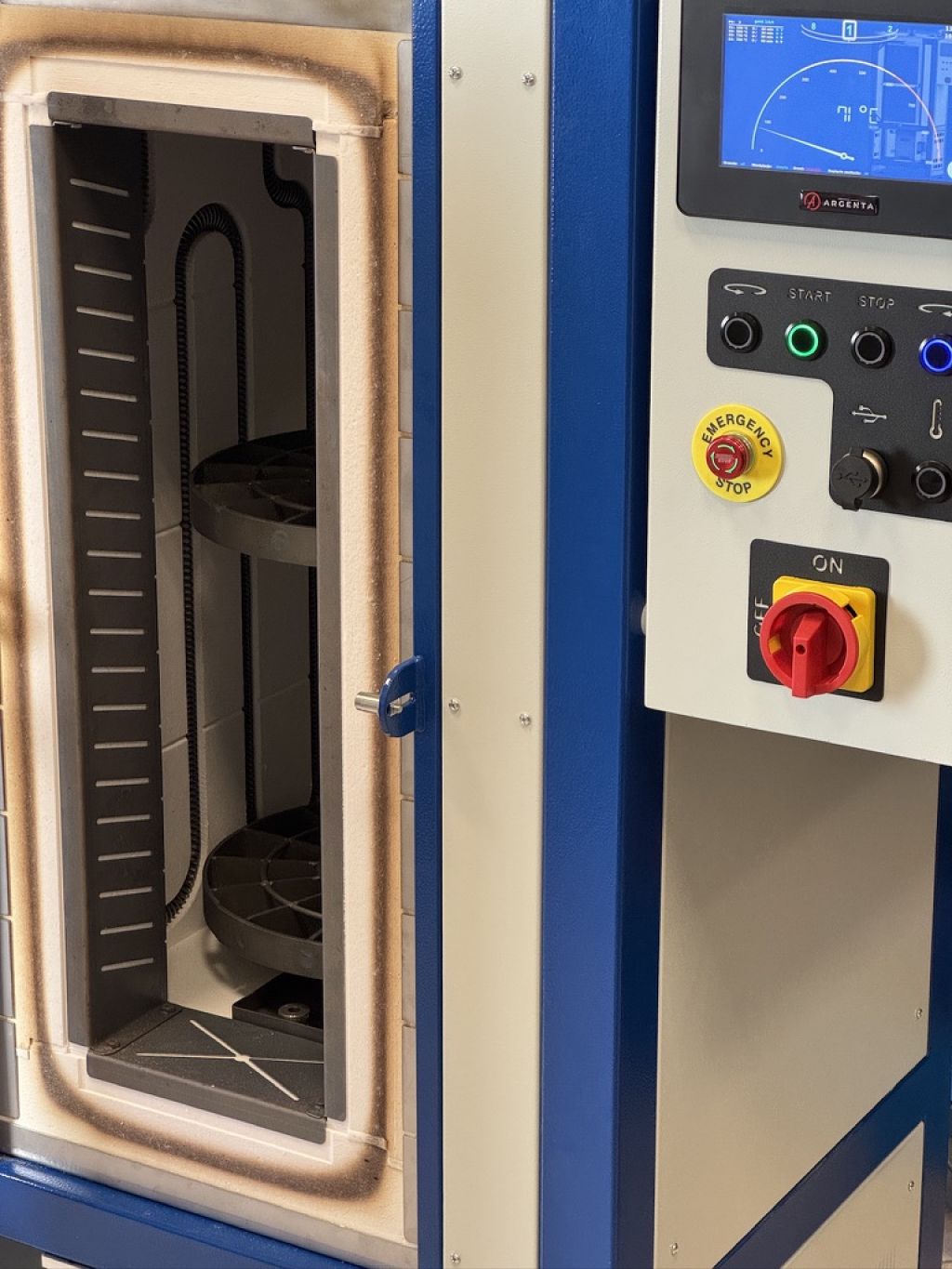

Newralgiczne strefy komory, takie jak sufit czy też ościeżnica, zostały zabezpieczone profilami z wysokogatunkowej stali żaroodpornej, co chroni je przed uszkodzeniami mechanicznymi. Światło otworu drzwi pieca zostało zredukowane do niezbędnej dla ergonomicznej pracy szerokości 217mm i wysokości 700mm. Dzięki temu, podczas otwarcia drzwi pieca ubytek ciepła został zredukowany do absolutnego minimum.
WENTYLACJA KLAPOWA
Piec może zostać opcjonalnie wyposażony w kominek z mechanicznie sterowaną wentylacją. Użytkownik może w każdym odcinku programu zadeklarować, czy wentylacja ma być zamknięta czy też otwarta. Pozwala to na otworzenie wentylacji w zakresie niskich temperatur, kiedy piec wypala duże ilości wosku, oraz zamknąć ją, kiedy już to nie jest potrzebne, aby nie wystudzać pieca oszczędzając tym samym energie elektryczną.
KONTROLER PIECA

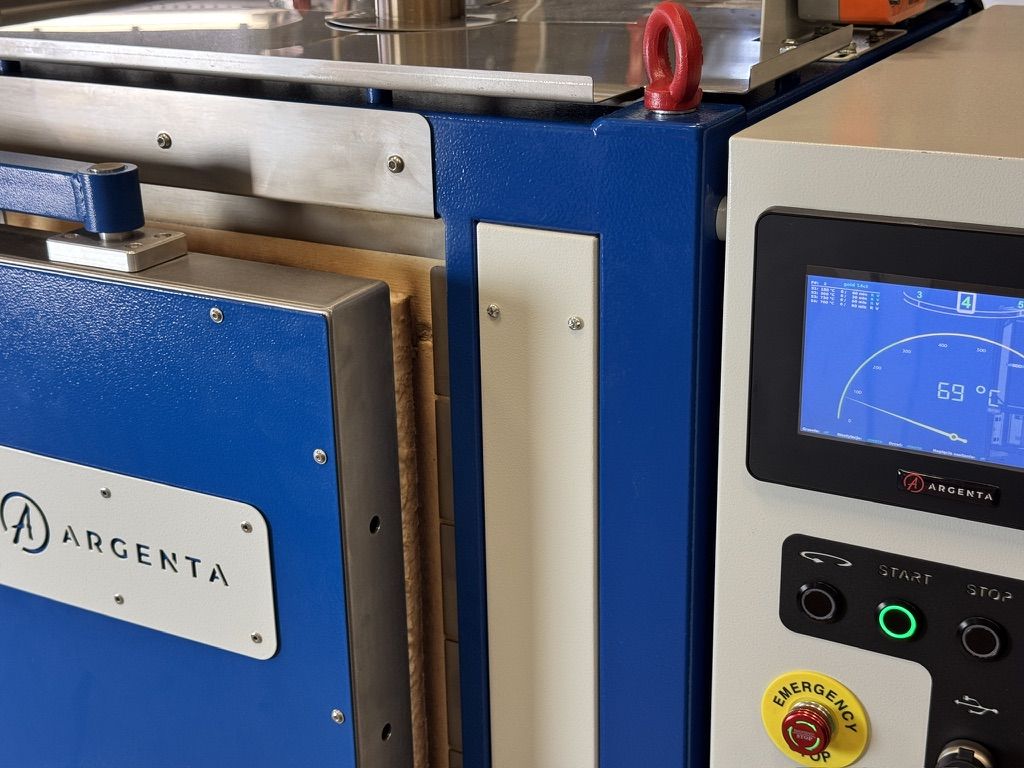

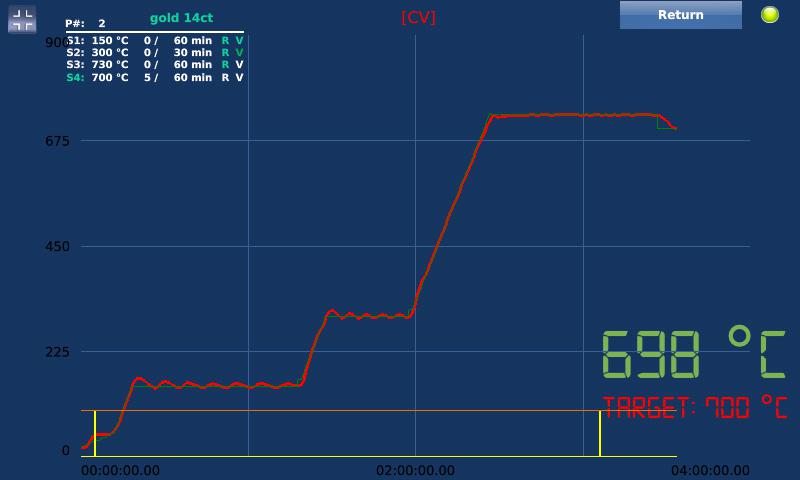

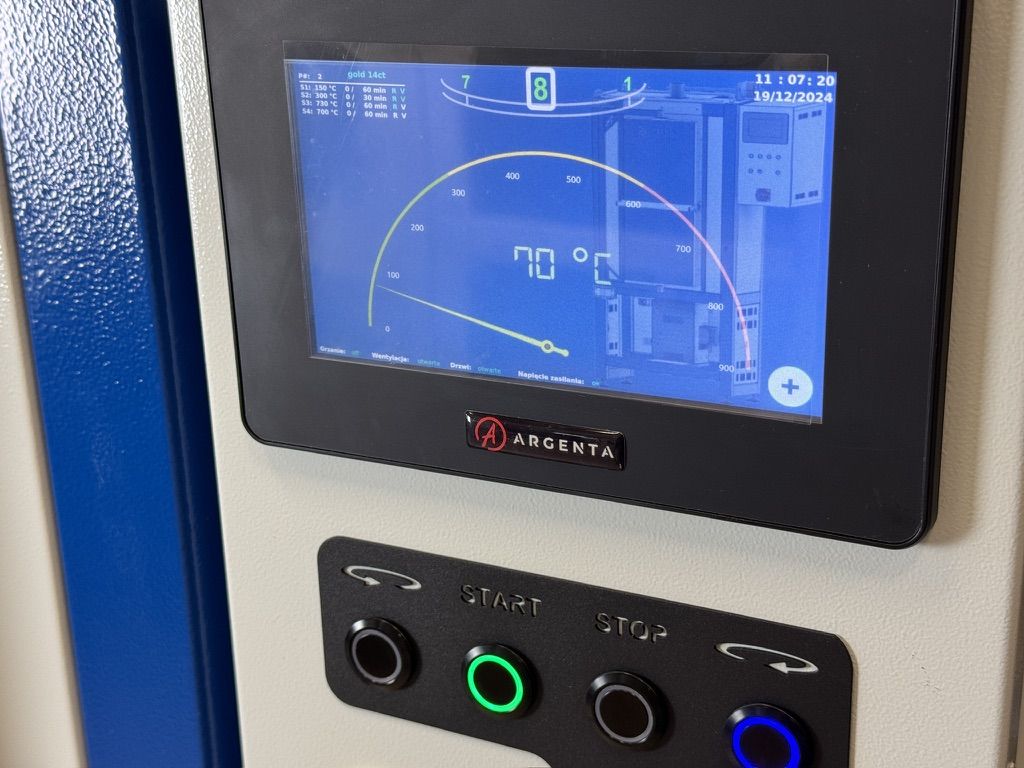

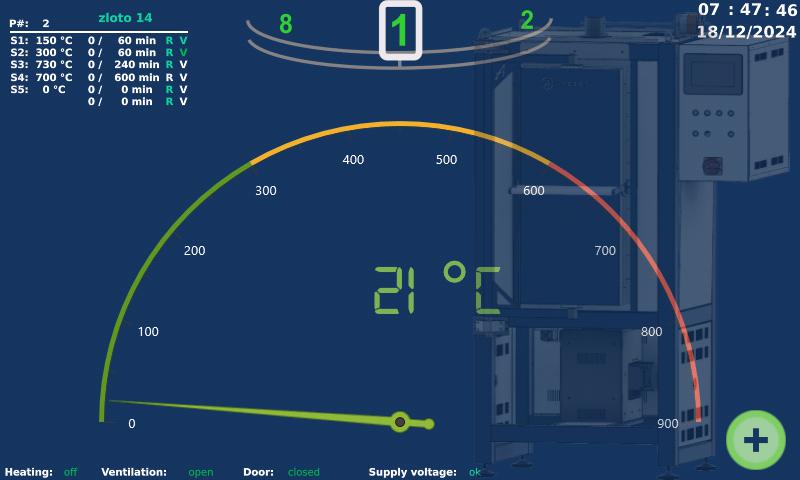

Kontrolę nad piecem sprawuje sterownik PLC z wbudowanym panelem dotykowym o przekątnej 7”. Do jego podstawowych zadań należy: regulacja temperatury, obsługa 33 pamięci programów odlewniczych, kontrola położenia stołu, zapis w historii przebiegu procesu odlewniczego, reakcja na zanik i powrót zasilania po awarii oraz sterowaniem dopalacza spalin (w opcji dodatkowej).
KONTROLA PRZEGRZANIA
Piec może zostać opcjonalnie wyposażony w dodatkowy, elektrycznie odseparowany od sterownika PLC, regulator temperatury, którego jedynym zadaniem jest nadzorowanie granicznej, bezpiecznej dla kamieni oprawionych na choinkach. W sytuacji, gdy nastąpi nieoczekiwana awaria któregokolwiek z elementów, odpowiedzialnych za nagrzewanie pieca, niezależny regulator odłączy w trybie awaryjnym napięcie zasilające grzałki. Regulator ten posiada swoją niezależną termoparę. Standardowo temperatura odłączenia ustawiana jest na wartości 770 oC, ale może być dowolnie zmieniona. Funkcja kontroli przegrzania jest załączana klawiszem z panelu operatora. Opcja ta jest wręcz niezbędna przy odlewaniu z diamentami.
DOPALACZ SPALIN
Kolejnym, opcjonalnym wyposażeniem pieca jest dopalacz spalin procesowych. W pierwszych odcinkach wygrzewania, gdy wytapiany jest wosk, temperatura w komorze na pieca w zakresie do 400-500oC jest za niska do zainicjowania i całkowitego spalenia opar wosku oraz pozostałych produktów wygrzewania masy odlewniczej. Generuje to duże ilości zanieczyszczeń o silnym, nieprzyjemnym zapachu. Do pełnego dopalenia spalin stosuje się, urządzenie, które w sposób kontrolowany z poziomu programu odlewniczego, załącza dodatkową grzałkę umieszczoną na przewodzie kominowym pieca. Nieprzyjemne i szkodliwe wyziewy z komory pieca, przelatując w wymuszonym ciągu poprzez filtr ceramiczny, nagrzany do temperatury ok. 500-600 oC, zostają dopalone i wyprowadzone na zewnątrz pieca. Dopalacz spalin, to niejako drugi, niezależny piec, z własną grzałką wykonaną z wysokogatunkowej stali, odpornej na agresywne działanie spalin, własną termoparą i własnym regulatorem temperatury oraz mechanicznie wymuszonym systemem wyciągowym. Dopalacz spalin wraz z jego systemem wymuszonej wentylacji oraz piec APO850/13 ze swoją dużą mocą zainstalowaną i temperaturą maksymalną na poziomie 850 oC pozwalają na wygrzewanie kuwet z polimerami umożliwiając szybkie nagrzewanie, przewietrzanie komory pieca oraz spalenie niepożądanych popiołów w najwyższych temperaturach.
